壓鑄表面缺陷產生原因及解決方案表面缺陷： 冷紋、冷隔、激冷層、未充滿、渦流紋等產生原因： 金屬液流前端溫度太低，搭接在一起。改善措施：一、提高模具溫度，特別提高產生缺陷處模具的溫度。核查下列導致模具溫度 ...
|

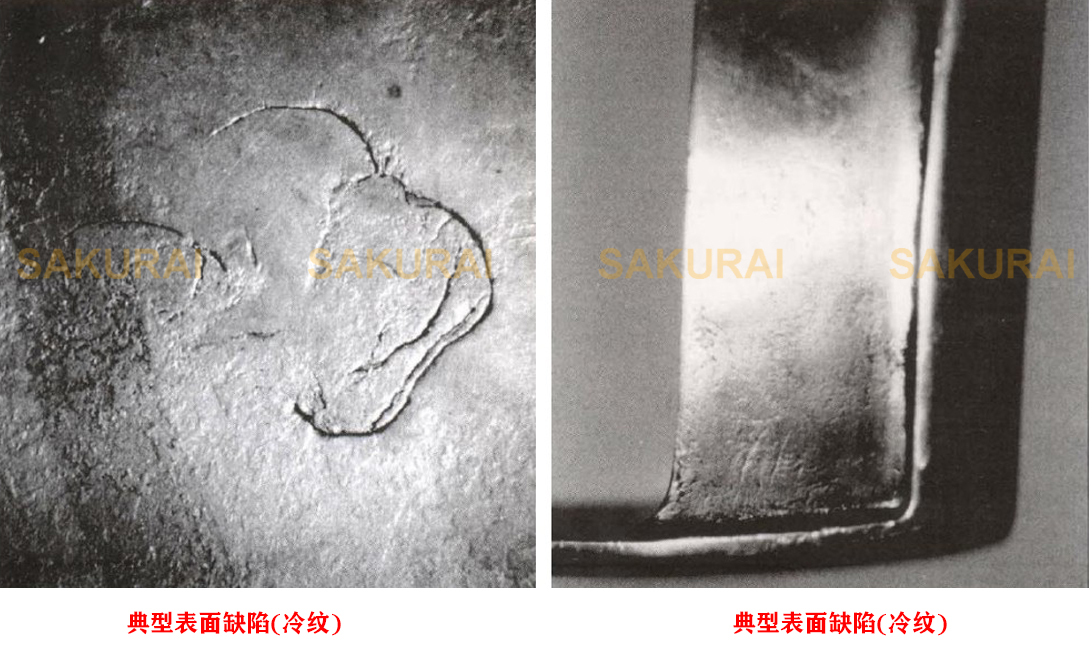

壓鑄表面缺陷產生原因及解決方案 表面缺陷： 冷紋、冷隔、激冷層、未充滿、渦流紋等 產生原因： 金屬液流前端溫度太低，搭接在一起。 改善措施： 一、提高模具溫度，特別提高產生缺陷處模具的溫度。核查下列導致模具溫度過低的原因： 1、生產周期過慢 2、冷卻液流量過大 3、過量噴霧導致模具溫度過低 4、增加溢流槽以提高補熱 二、降低充型時間（注意：下列措施除了影響充型時間以外也會影響其他條件：其可行性需要進行PQ2計算）: 1、提高沖頭速 2、增大沖頭尺寸 3、增大內澆口面積 4、提高液壓壓力 三、改變填充模式（內澆口）: 通過移動內澆口位置來改善問題區域的液流流動 1、改變內澆口設計以改善不同方向的液流流動 2、改變內澆口速度（先嘗試提高內澆口速度） 3、增加溢流槽以去除低溫金屬液 四、核查降低金屬液溫度的原因 1、尋找降低金屬液溫度的延時 2、查看熔爐溫度的變化（溫度波動中的較低溫度） 3、提高溫度（注意，其他問題可能會出現） 五、壓射后期壓力過低－核查： 1、沖頭頭部阻力過大－頭部是否有飛邊 2、套管條件不佳 3、套管潤滑不夠或者達不到要求 4、壓射套管內金屬堆積 六、儲壓器預置壓力過低或者過高。 七、料餅太薄。 八、飛邊嚴重。 九、熱壓室內起泡和紊流－澆口套或者鵝頸通道有問題。 十、此外，還要檢查： 1、對于鋁合金： *Si元素含量在要求范圍內盡可能高 *金屬液盡可能干凈 2、對于鋅合金： *鋁含量盡可能高； *其他組分含量適中 l 通風口暢通，大小正確 l 真空系統工作正常 l 如果有薄壁部件出現： *核對目前采用的充型時間和溫度下能夠生產的最小壁厚 *設計缺陷，設計者對鑄造問題缺少理解 *模具制造問題（尺寸不是所期望的） *不均勻壁厚（零件設計不理想）
東莞市美雅化工有限公司20多年專注高端脫模劑研發和生產、輔料供應，助您買到環保好用的脫模劑產品。 全國脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請瀏覽官網：http://www.rtegov.com.cn 櫻井脫模劑（一個集復合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業領域于一體的綜合性專業采購脫模劑平臺） |
Powered by Discuz! X3.5 Licensed© 2000-2023 www.rtegov.com.cn( 粵ICP備20007749號-1 )
請發表評論
